產品描述
鋼襯四氟彎頭化學性能：
耐大氣老化性：耐輻照性能和較低的滲透性：長期暴露于大氣中，表面及性能保持不變。
不燃性：限氧指數在90以下。
耐酸堿性：不溶于強酸、強堿和有機溶劑。
抗氧化性：能耐強氧化劑的腐蝕。
鋼襯四氟彎頭工作特性：
性能：介質工作溫度：-100℃~-250℃
介質工作壓力：正壓：2.5MPa，常溫下耐負壓70KPa
耐腐蝕性：鋼聚四氟乙烯類復合管，除熔融金屬鋰、鉀、鈉、三氟化氯、高溫下的三氟化氧、高流速的液氟外，它幾乎可以抵抗所有化學介質，包括濃硝酸和王水的腐蝕，它可以長期在230℃-250℃溫度下工作。
鋼聚偏氟乙烯類或其它偏氟乙烯類復合管，對鹵素、鹵代烴、強氧化劑、沸酸、堿、多種有機溶劑都有良好的耐蝕性，但不耐發煙硫酸、濃熱硫酸和硝酸、90℃以上的酮、酯、胺類以及高溫磺化劑腐蝕。

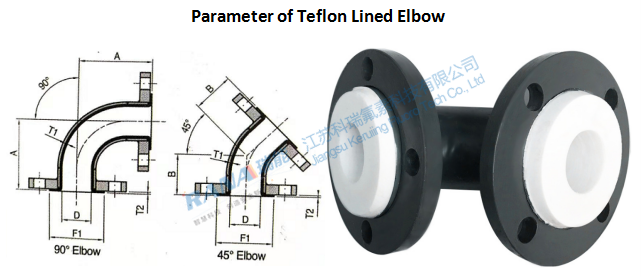

鋼襯四氟彎頭參數：
ANSI 150 #
Size | A B | D | F1 min. | T1 min. | T2 min. | Ring Plate/Flange | Weight(kg) | |||
90° | 45° | F2 | T3 | 90° | 45° | |||||
1/2 | 70 | 45 | 14.9 | 31.8 | 3 | 2.5 | 43 | 5 | 1.49 | 1.21 |
3/4 | 80 | 45 | 14.9 | 39.7 | 3 | 2.5 | 53 | 5 | 1.82 | 1.63 |
1 | 89 | 58 | 20.6 | 47.6 | 3 | 2.5 | 62 | 5 | 2.84 | 2.50 |
1-1/2 | 102 | 58 | 34.9 | 68.3 | 3 | 2.5 | 81 | 5 | 4.16 | 3.73 |
2 | 114 | 64 | 46.5 | 87.3 | 3 | 2.5 | 99 | 5 | 5.29 | 4.64 |
2-1/2 | 130 | 76 | 56.7 | 106.7 | 3 | 2.5 | 118 | 7 | 7.93 | 6.86 |
3 | 140 | 76 | 71.9 | 117.5 | 3 | 2.5 | 131 | 7 | 8.91 | 7.27 |
4 | 165 | 102 | 96.3 | 150.8 | 3 | 2.5 | 169 | 8 | 12.64 | 10.27 |
5 | 194 | 114 | 118.2 | 179.5 | 4.5 | 4.5 | 190 | 8 | 19.92 | 15.76 |
6 | 203 | 127 | 144.1 | 203.2 | 4.5 | 4.5 | 216 | 8 | 26.39 | 21.40 |
8 | 228 | 140 | 192.7 | 255.6 | 4.5 | 4.5 | 273 | 10 | 37.88 | 28.39 |
10 | 280 | 165 | 244.5 | 311.2 | 4.5 | 4.5 | 332 | 10 | 64.07 | 48.09 |
12 | 305 | 191 | 293.2 | 365.1 | 4.5 | 4.5 | 402 | 12 | 90.40 | 62.78 |
14 | 356 | 191 | 323.3 | 393.7 | 4.5 | 4.5 | 443 | 12 | 124.16 | 85.03 |
16 | 381 | 203 | 371.0 | 450.9 | 4.5 | 4.5 | 506 | 14 | 158.56 | 121.46 |
聚四氟乙烯襯里鋼管及管配件：通徑25≤DN≤500mm 每個長度L≤4000mm
注：1）當通徑DN≥500mm時，屬設備類。
2）若系負壓狀態下使用，請訂貨時加以說明，則按耐負壓工藝襯里施工。
3）法蘭若無特殊要求，則按HG20592-2009的規定，詳見附錄。
4）各通用管配件的參數見表，其它非標件如偏心異徑管，異徑彎頭等可按用戶要求加工。
5）鋼襯F4、F46視筒視鏡使用壓力＜0.3MPa，使用壓力≥0.3Mpa工況下，推薦客戶選用鋼襯四氟四通視鏡。
6）鋼襯四氟模壓件DN≥200，使用溫度＜120℃，使用壓力-0.02-1.6Mpa，可根據客戶工況條件進行特別設計。
